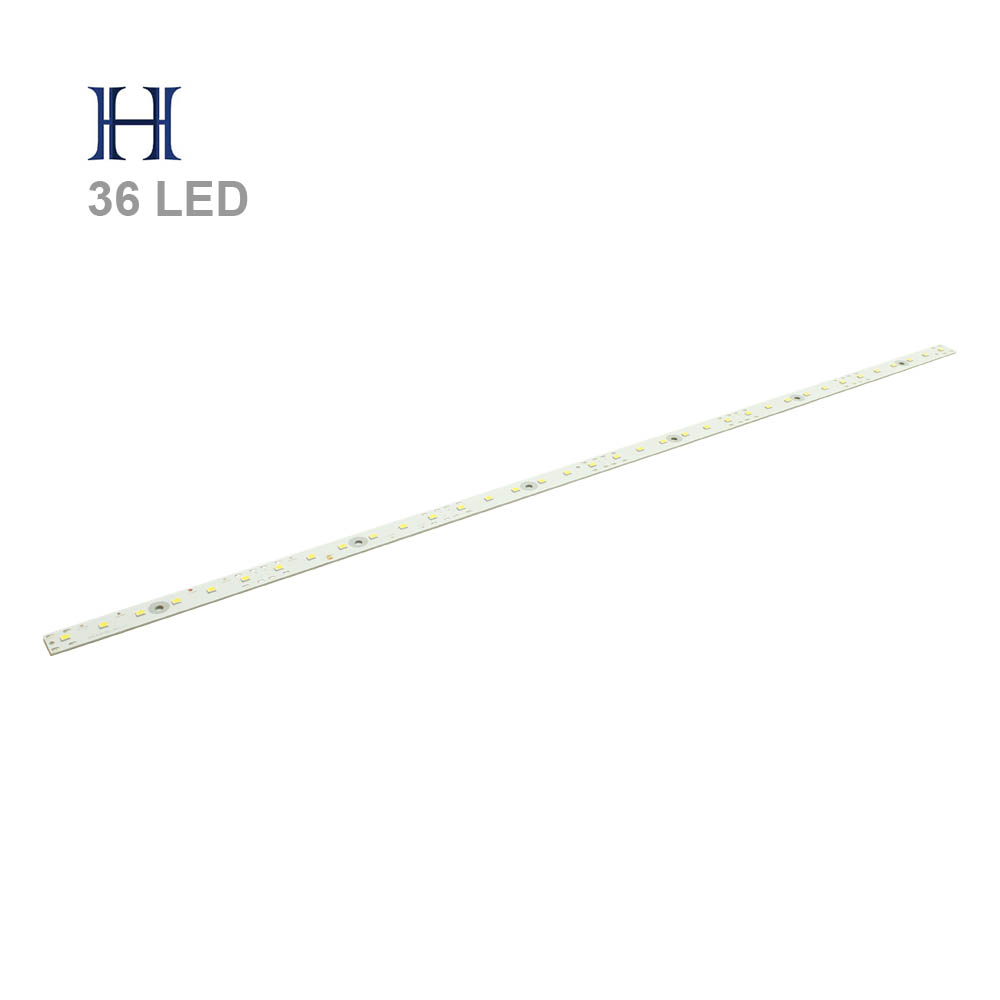

Cветодиодный модуль на алюминиевой плате c 36 светодиодами SAMSUNG LM281B+ со световым потоком до 1728 Лм, цветовой температурой 4000/5000К, CRI не менее 90. Cветодиоды серии LM281В+ с высоким коэффициентом цветопередачи являются наилучшим решением для различных световых проектов с повышенным требованием к качеству света. Высокий коэффициент цветопередачи, позволяет создавать комфортный мягкий свет, не искажая цвета предметов.
Светодиодные модули 36 LED (6P6S) предназначены для производства декоративных, дизайнерских светодиодных светильников, применяемых во внутреннем освещении офисных и интерьерных помещений, а также частных домов с повышенным требованием к качеству света. Объединив линейные модули с диммируемым источником питания или с другой системой управления светом, можно получить не только высококачественный и эффективный светильник с комфортным светом, но и создавать различные интерьерные подсветки, управляя зонами освещения. Могут быть использованы для создания непрерывных световых линий, при последовательном соединении плат, с одинаковым расстоянием между светодиодами для сохранения равномерного освещения.
ОСОБЕННОСТИ:
- Высокоэффективное и качественное решение для освещения офисных и интерьерных помещений повышенной комфортности;
- Высокий коэффициент цветопередачи CRI не менее 90;
- Оптимальный вариант для систем управления светом;
- Схема модуля: 6 параллельных цепочек по 6 последовательно соединенных светодиодов;
- Светодиоды SAMSUNG серии LM281B+ SE*;
- Высокая световая отдача: до 139 Лм/Вт;
- Световой поток светодиодного модуля может достигать 1728 Лм при токе 700 mА и мощности 12,5 Вт;
- На плате имеется дополнительная обратная минусовая дорожка, что упрощает монтаж при последовательном соединении модулей;
- Возможность удаления 1 см у плат (места подключения) при последовательном соединении, для получения равномерного освещения;
- Печатная плата на алюминиевой подложке обеспечивает дополнительный теплоотвод;
- 7 отверстий Ø3,5 мм с изолированной зоной вокруг них, для крепления в корпусе при сборке светильника;
- Установка заклепок или винтов при сборке офисных светильников только с обратной стороны печатной платы;
- Вид коммутации: самозажимные разъемы (тип WAGO).
* возможна установка светодиодов в корпусе 2835 различных производителей по запросу
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ**
| Ток, mА | Напряжение, В | Мощность, Вт | Индекс цветопередачи, CRI | Цветовая температура, K | Световой поток, Лм | Световая отдача, Лм/Вт |
| 700 | 17,94 | 12,5 | ≥ 90 | 4000 | 1699 | 136 |
| 5000 | 1728 | 139 |
| Угол излучения, ° | 120 |
| Диапазон рабочих температур, °С | -40...+85 |
| Срок службы, часов | 50 000 |
| Размер печатной платы, мм | 550х15х1 |

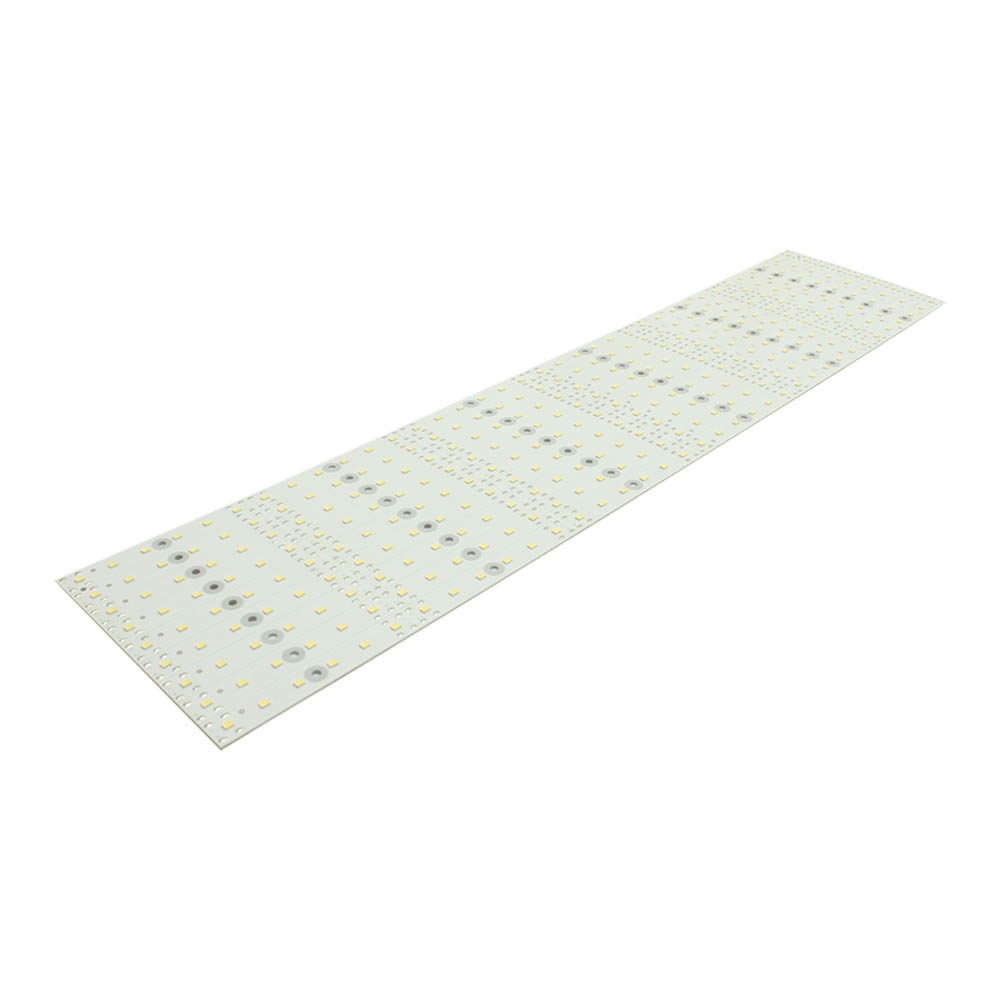

| Кол-во линеек в мультизаготовке, шт. | 12 |
** Все характеристики приведены для Tj = 25°C согласно спецификации производителя светодиодов,
без учета влияния вторичной оптики и источника питания.
